(消費税込¥429,840)
ドイツ・Hofheim-Instruments社の製作による「旅行用」30cmF5ドブソニアン。鏡筒や架台を構成する全ての部品が薄くコンパクトな木箱2個に納まるユニークな構造。極限まで徹底した軽量化により、架台込みの総重量が僅か12kgに抑えられています。6本で支えるユニークなトラス構造、前面からアプローチできる便利な主鏡光軸調整装置、筋交いを多用して軽量化と剛性の双方を確保した各所の造り、そして何より全体の仕上げが非常に美しいことが最大の魅力です。光学面においても、背の低い回転ヘリコイド接眼部の採用により筒外焦点引出量を抑え、直径比20.7%という極小中央遮蔽率を達成。優れた惑星観測適性も兼ね備えています。本機のポテンシャルを更に引き出す凝った造りの純正オプション類も豊富に揃っており、像質の向上や観測バリエーションの充実に寄与しています。欧州内で数多く販売されている旅行用箱型ドブソニアンの中でも、優美さと実用性において、本機はひときわ異彩を放つ存在です。
RD-300DX
RD-300DX disassembled
RD-300DX during assembly
◆開発コンセプト◆
ヨーロッパ、特にドイツ及びオランダには、旅行に携行できる折畳式の木製ドブソニアンを製造しているメーカーが複数存在しています。その中でもHofheim-Instruments社の製品は、軽さを極めた凝った造りと、何よりも仕上げの優美さで常に高い評価を得ています。笠井は同社の完成度の高い設計はそのままに、接眼部の右側設置やサイトファインダーの標準装備などを追加し、日本ユーザー向けのトラベルドブソニアンに仕立て直しました。
◆光学系◆
GS社製の高精度な主鏡を搭載しています。鏡材には均質性の高い光学ガラスBK7を採用。全ての鏡面は工場内の大型ZYGO干渉計で個別検査され、焦点面波面誤差PV=1/6λ以内、RMS=1/30λ以内という高い精度をキープ。干渉計検査測定写真付保証書も付属しています。通常のアルミメッキ+SiOコートよりも明るい増反射コート(可視光域内平均反射率93%)が施されており、散乱の少ない明瞭な像質が得られます。光軸修正に便利な主鏡中心点表示も完備。斜鏡には高精度な日本製を用い、直径比中央遮蔽率20.7%と小さく抑えているためデフィニションが非常に高く、惑星の模様などコントラストの低い対象の観測に威力を発揮します。もちろん斜鏡裏面や側面には丁寧な黒塗りが施されています。
◆主・斜鏡セル◆
主鏡の支持には6点フローテーション支持方式を採用し、歪みを抑えて主鏡の高いポテンシャルを最大限に引き出します。主鏡セル裏面は大胆なシースルー構造を採用し、温度順応を促進する工夫も施されています。標準付属の主鏡カバーは透明なアクリル製で、装着したまま光軸調整が行なえるのも便利な点です。更に本機は移動用望遠鏡である点を考慮し、このカバーを装着することにより主鏡前面や側面の僅かな隙間を埋めてセルに圧着できるようになっています。この工夫により、運搬時に鏡がガタついたり、鏡がセルに直接当たることによる破損事故が防げると共に、カバーを外せば主鏡の周囲に僅かな隙間が復活するため、観測時には鏡周圧迫等による像劣化を未然に回避できます。工具なしで回せる主鏡光軸調整ネジが主鏡セルの「前面」に配置されているのも本機の大きな特徴です。これにより、微調整のたびに主鏡セル裏面に回り込まなければいけない煩雑さから開放され、調整作業のスピードアップにもつながります。主鏡セル背面には筋交いを多用した補強加工が施されており、重量のある主鏡を軽量な素材で確実に保持する工夫がなされています。斜鏡スパイダーは光路遮蔽を最低限に抑えた0.5mm厚の極薄4本足VANE型を用い、斜鏡セルには斜鏡面の圧迫変形を回避できる貼付式(オフセット設置)を採用しています。斜鏡セルにも工具なしで追い込み作業ができる光軸調整ネジが完備されています。
◆LP回転ヘリコイド接眼部&トップリング◆
接眼部にはロープロファイル仕様の2インチ回転ヘリコイド(最大ストローク30mm)を採用。重量のあるアイピースを装着してもタワミ等が無く、実にスムーズで繊細な合焦操作が可能です。背の低い接眼部は望遠鏡全体の収納性を高めるのみならず、筒外焦点量を短縮でき、結果的に斜鏡径の縮小=中央遮蔽率の低減に大きく寄与しています。真鍮リング締付式の31.7mm変換アダプター(48mmフィルターネジ付)も標準付属。超軽量で対象導入に便利なQuikFinderも標準付属しています。更に接眼部の内側には遮光用の円形絞りが配置されており、直入迷光を効果的に遮断して像面コントラストを向上させる工夫が施されています。この遮光絞りは径の異なる4種類が標準付属しており、使用するアイピースや観測対象に合わせて交換可能。(オプションの「接眼部遮光用虹彩絞り」を装着すれば、面倒な交換作業なしで自在に迷光カットができます。)トップリングの素材には軽量かつ堅牢な中空構造のアルミ合金を採用。接眼部の反対側には標準付属の黒色遮光プレートが装着でき、接眼部への直入迷光を効果的に遮断して視野内コントラストを大きく向上させる役割を果たします。

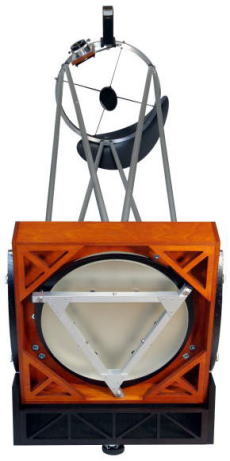

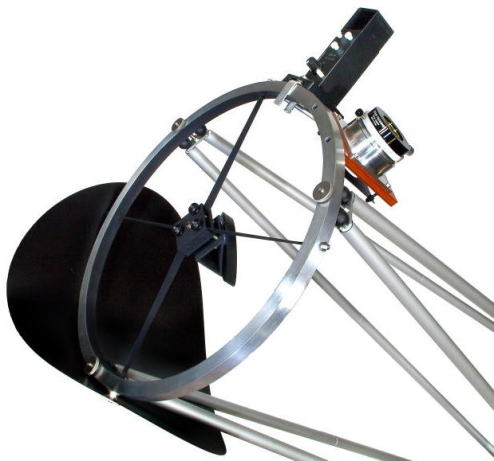

RD-300DX topring RD-300DX rear view
◆6本トラス構造&ドブソニアン架台◆
通常の8本ではなく、6本のトラス棒で構成されている(右模型参照)のも本機の非常にユニークな点です。この設計の採用により総パーツ数を減らすことができ、軽量化や組立時間の短縮につながります。トラス棒は丈夫で軽量な中空のアルミ合金製で、収納時には3分割可能。上下回転用耳軸は大きく肉抜きし、それを受けるロッカーボックスにも各所に筋交い状の肉抜きが施され、堅牢さを維持しつつ、可能な限りの軽量化が図られています。耳軸の回転面にはテクスチャード素材が貼付され、ロッカーボックス側に配置されたテフロンチップとのマッチングは絶妙。実にスムーズな動きが得られます。また、本機の水平回転部も実にユニークな構造を採用しています。ベアリングとテフロンチップの備わった三角形のアルミ製接地ユニット(上掲分解写真参照)の上に、ロッカーボックスの底面に設けられたφ360mmの大きな円形の凹型溝を被せるように載せることで、スムーズな水平回転タッチが得られると共に、通常のドブソニアンに見られる分厚い下部設置プレートが省略でき、全体のコンパクト化や軽量化に大きく寄与しています。 six-truss structure
◆分割構造&ポータビリティ◆
各部が小さなパーツに徹底分割可能で、トランク状の箱型にすっぽりと収まり、そのままどこへでも持ち運びできる、というのが本機最大の特徴です。更にユニークな点は、あえて収納箱を2つに分けていることでしょう。薄い方のケースには主鏡セルだけが収納でき、その他の部品類は全て厚い方のケースに収まります。この配慮により、重量が分散されて持ち易くなるのはもとより、特に飛行機で運搬する際に、主鏡だけを機内持ち込みし、その他の部品類は梱包して預け荷物にする、といった安全策をとることも可能になります。30cmドブソニアンとしては驚異の軽量化を達成しており、望遠鏡の架台込み本体重量は僅か12kg、ケースに収めた状態での総重量も合計17kg(主鏡ケース9kg/部品ケース8kg)に抑えられているため、どこにでも気軽に持ち出せます。分解組立作業はゆっくりやっても10分程度、慣れれば5分程度で可能。もちろん工具類は不要です。
◆光軸◆
トラスドブの宿命として、組立後の光軸微調整は必須です。本機は主鏡・斜鏡共に指先で簡単に回せる光軸調整ネジを採用しているため、工具なしで光軸の追い込みが可能です。加えて、主鏡調整ネジが主鏡セルの前面に配置されているため、調整作業は非常に楽になります。主鏡にはもちろん中心点表示が設けられており、慣れた方であれば1〜2分で調整作業は完了するでしょう。
◆総合適性◆
近年、大きな口径の望遠鏡が安価かつ大量に出回るようになってきましたが、いざ旅行に持ってゆこうと思うと、そのサイズや重量の大きさにめげて諦めてしまい、結局は小型の双眼鏡か、せいぜい5〜8cm程度の小口径屈折+写真三脚で我慢しなければならないのが現実でした。しかし本機の導入により、この閉塞的な状況は一変します。徹底したポータビリティの良さにより、車での遠出はもちろんのこと、バスや列車など公共交通機関を利用した旅行、船でしか行けない離島、飛行機でしか行けない海外の国々など、今までなら諦めていた場所まで30cm大口径ドブソニアンを持ち込み、満天の星空の下でリッチな星見を存分に堪能することができるようになります。また旅行用だけでなく、「大口径ドブは欲しいが、家に収納場所が無い」という人にも本機はお勧めできます。極小遮蔽の威力により、家のベランダから惑星を見るだけでも、本機を導入する価値は十分にあるでしょう。加えて、本機ならではの仕上げの良さと高級感溢れる優美なデザインも大きな魅力です。
有効径 305mm
焦点距離 1500mm
口径比 F5
中央遮蔽径 63mm
直径比中央遮蔽率 20.7%
面積比中央遮蔽率 4.27%
ファインダー QuikFinder
合焦機構 2インチLP直進ヘリコイド接眼部
全部品収納時寸法
(ハンドル除く)
主鏡ケース:415mm×415mm×86mm
部品ケース:445mm×498mm×168mm
望遠鏡一式の総重量 12kg
運搬時の総重量 17kg(主鏡ケース9kg / 部品ケース8kg)
付属品 31.7mm接眼アダプター(48mmフィルターネジ付)、接眼部遮光絞り(×4)、主鏡干渉計測定表

(Hofheim-Instruments社純正品)

(消費税込¥20,520)
接眼部への直入迷光を効果的に遮断して像面コントラストを向上させる遮光絞り。18枚の絞り羽根により、最大50mm〜最小7mmまで内径を無段階調整可能。標準付属の遮光絞りの代わりに装着することにより、面倒な交換作業なしで、使用する個々のアイピースに最適な内径に瞬時調整可能。常にコントラストの高い良像を得ることができます。
Iris Diaphragm

(消費税込¥20,520)
主鏡セルの上面に設置することにより、接眼部に重いアイピースやアクセサリー類を装着した際に鏡筒が「オジギ」することを防げます。内部にはポリタンクが2個入っており、観測時に水を入れて使用。更に重いウェイトが必要な場合は、ポリタンクの代わりに石や金属板なども装填可能です。運搬時には空の状態で運べるため、無駄なウェイト類を持ち運ぶ必要はありません。全重量わずか550gの軽量仕様。主鏡セルへの装着はフック2ヶ所で引っ掛けるだけの簡単設計です。
Counterweight
Counterweight attached

(消費税込¥20,520)
主鏡セル背面に装着すれば、主鏡の温度順応を促進して観測開始までの時間を早めることができます。9V乾電池1個で稼動する便利なコードレス設計。ベルクロで着脱可能なため、収納時にかさばることもありません。
Cooling Fan

(消費税込¥16,200)
主鏡の周囲をすっぽり覆って迷光を遮断すると共に、結露や小動物の侵入なども防止します。装着は主鏡セルの周囲に設けられた4つの穴に支柱を差し込むだけの簡単設計。折り畳めば部品ケースの中に収納可能です。
Anti-stray-light Shroud
What's NEXT?
2" Coma Corrector for Newtonians
F4〜F5の短焦点ニュートン用に特別設計されたコマコレクター。短焦点パラボラ鏡の不快なコマ収差を大幅に低減し、視野周辺まで綺麗な星像が得られます。ブロードバンドマルチコートを全面に施したφ44mmの大型レンズ採用により、2インチ超広角アイピースの視野をフルカバーする広いイメージサークルを確保。詳細はこちら
